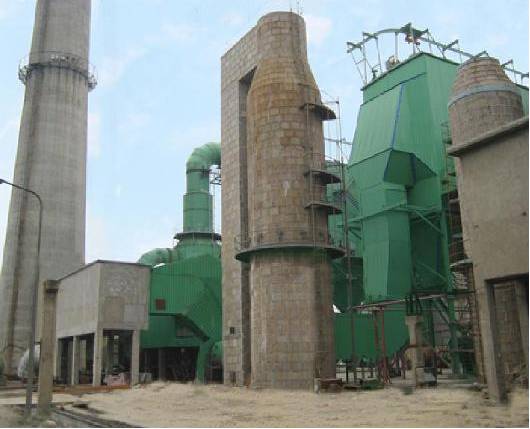

鈉鈣雙堿旋流板塔脫硫除塵器

    一、鈉鈣雙堿旋流板塔脫硫除塵器工作原理 ：

　　鈉鈣雙堿旋流板塔脫硫除塵器結合石灰法和鈉堿法優點，利用鈉鹽易溶于水、反應的特點，在吸收塔內部采用鈉堿吸收二氧化硫，吸收后的脫硫液在   槽內利用較廉價的石灰進行   ，從而使得鈉離子循環吸收使用。

　　該工藝綜合石灰法與鈉堿法德特點，解決了石灰法的塔內易結垢的難題，又具備了鈉堿法吸收的特點，達到了脫硫除塵，系統運行，投資費用低，運行費用低等目的。

　　鈉鈣雙堿旋流板塔脫硫除塵器技術成熟，脫硫除塵，脫硫效率達到以上，除塵效率達到以上，設備簡單，一次性投資省(一般濕法的1/7-1/3)，運行成本低(一般濕法的1/10-1/5)，用水量很少(一般濕法的1/25-1/10)，沒有二次污染。

　　二、鈉鈣雙堿旋流板塔脫硫除塵器技術特點

　　1.吸收劑反應、吸收，可降低液氣比，降低了運行費用

　　2.塔內吸收劑、吸收產物的溶解度大，塔外   沉淀分離，降低了塔內及管道的結垢機會

　　3.鈉堿循環利用，損耗少，運行成本低

　　4.吸收過程無廢水排放，吸收液中鹽份不累積、濃度穩定

　　5.排放廢渣   ，溶解度，脫硫液采用閉路循環，不產生廢液二次污染

　　6.石灰作為   劑，   ，來源廣泛，成本低廉

　　7.無噴嘴，水泵揚程低，管路不堵塞

　　8.運行過程中液相比重不增加，灰水易沉淀分離，可降低水池或水槽的投資

　　9.操作簡單，系統可長期運行穩定、脫硫除塵系統的運行操作不影響原有生產設備的運行和維修

　　10.裝置使用壽命長，年運行時間長，管理維修方便 。

　　三、鈉鈣雙堿旋流板塔脫硫除塵器脫硫反應

　　Na2CO3 + SO2 → Na2SO3 + CO2↑ (1)

　　2NaOH + SO2 → Na2SO3 + H2O (2)

　　Na2SO3+ SO2 + H2O → 2NaHSO3 (3)

　　其中：

　　式(1)為啟動階段Na2CO3溶液吸收SO2的反應;

　　式(2)為   液pH值較高時(高于9時)，溶液吸收SO2的主反應;

　　式(3)為溶液pH值較低(5~9)時的主反應。

　　   過程

　　Ca(OH)2+Na2SO3→2NaOH+CaSO3(4)

　　Ca(OH)2+2NaHSO3→Na2SO3+CaSO3.1/2H2O+3/2H2O(5)

　　3、氧化過程(副反應)

　　CaSO3+1/2O2→CaSO4(6)

　　CaSO3.1/2H2O+1/2O2→CaSO4+1/2H2O(7)
