碳鋼濾筒除塵器的結構

 無論是濾筒式除塵器還是單機除塵器還是除塵脫硫塔系列都可以做成不同的材質，   大的區別在于能夠使用年限的長短有所不同。像是我們常見不銹鋼材質的濾筒除塵器設備的制作工藝和碳鋼的除塵器設備制作工藝是相同的。

 不過現在制作的除塵器主要用都是用碳鋼材料來制作的，因?yàn)樘间摽梢院芎玫倪_(dá)到不銹鋼材質除塵器所有的優點而且價位方面也是比不銹鋼材質的除塵器合理。

 碳鋼濾筒除塵器的結構

 前幾天我們就走了一篇碳鋼材質的除塵器設備，其中碳鋼濾筒除塵器的客戶就問道我們說碳鋼濾筒除塵器的結構是什么呢?它有的設計原理又是什么呢?然后小編就和工作人員詢問了一下為客戶講解了一下。

    小編就跟大家分享我所學到的碳鋼濾筒除塵器的結構這一知識以及碳鋼濾筒除塵器設計的原理。

 一、碳鋼濾筒除塵器的結構：

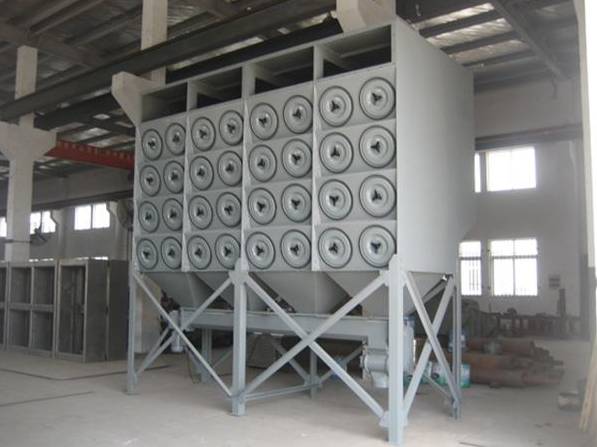

 1.濾筒除塵器具有體積小，，投資省，易維護等優點。廣泛地應用于水泥、鋼鐵、電力、食品、冶金、化工等工業。濾筒式除塵器的結構是由進風管、排風管、箱體、灰斗、清灰裝置、導流裝置、氣流分流分布板、濾筒及電控裝置組成，類似氣箱脈沖袋除塵結構。

 2、濾筒在除塵器中的布置很重要，既可以垂直布置在箱體花板上，也可以傾斜布置　在花板上，從清灰效果看，垂直布置較為合理。花板下部為過濾室，上部為氣箱脈沖室。在除塵器入口處裝有氣流分布板。

 二、碳鋼濾筒除塵器設計原理

 含塵氣體進入除塵器后，由于氣流端面的突然擴大及氣流分布板的作用，氣流中的一部分顆粒粗大的塵粒在重力和慣性力的作用下，沉降到灰斗;精度細、密度小的塵粒進入過濾室，通過布朗擴散和纖維的等綜合效應，使粉塵沉積在濾筒的濾料表面，凈化后的氣體進入進氣室內，由出風口經風機排出。

 濾芯除塵器的阻力隨著濾筒的表面積灰增加而變大，當阻力達到   的設定值時，通過反吹系統脈沖閥經噴吹管的小孔，噴射出一股高速高壓氣流，進行清灰。此時的PLC程序控制脈沖閥的啟閉，當脈沖閥開啟時，氣包內的壓縮空氣通過文丘里管(文氏管)的擴充，均勻的進入濾筒內部，在濾筒內部形成瞬間的正壓，產生巨大的振動，使沉積在濾料上的粉塵脫落，掉入灰斗內，收集的粉塵通過卸灰閥，排除到灰斗筒內。
