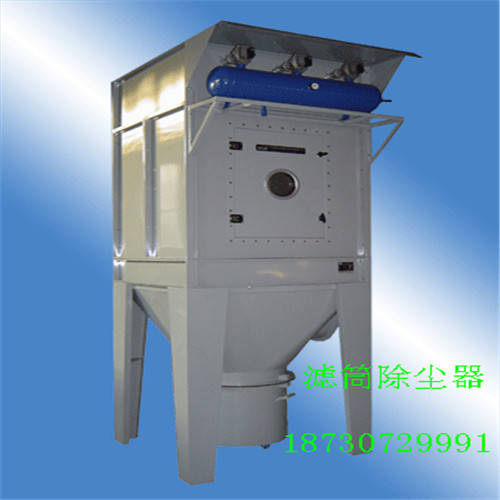

濾筒式除塵器系統如何設置

 濾筒式除塵器的濾筒的設計很重要，如果設計不合理就沒辦法達到很好的清灰效果。

 濾筒式除塵器濾芯的設計通常分為三種，橫向的安裝方式，豎向的安裝方式，以及斜向的安裝方式。這三種安裝方式橫向的和斜向的安裝通常情況下清灰會比較困難。長期使用下來就會在濾芯表面存有積灰。這樣子就會使得濾芯除塵器設備的凈化效果降低。

 豎向的設計方式，在清灰上就不會存在類似的問題，清灰比較痛快，不會存有積灰。長期使用下來也不會出現積灰的問題，可以的保持很好的凈化效果。

 無論是哪種形式設計的濾筒式除塵器設備的濾芯都是需要用螺栓固定，并且需要墊橡膠墊的，設計的時候下部分是過濾室，上部分則是凈氣室。濾筒除了用螺栓固定外，   方便的方法是自動縮進裝置和橡膠裝置。這兩種方式的設計安裝和維修都方便。

 濾筒式除塵器工作原理

 含塵氣體進入除塵器灰斗后，由于氣流斷面突然擴大，氣流中一部分顆粒粗大的塵粒在重力和慣性力作用下沉降下來，粒度細、密度小的塵粒進人過濾室后，通過布朗擴散和篩濾等綜合效應，使粉塵沉積在濾料表面，凈化后的氣體進入凈氣室由排氣管經風機排出。

 濾筒式除塵器的阻力隨濾料表面粉塵層厚度的增加而增大，阻力達到某一規定值時，進行清灰，此時脈沖控制儀控制電磁脈沖閥的啟閉。當脈沖閥開啟時，氣包內的壓縮空氣通過電磁脈沖閥經噴吹管上的小孔噴射出一股高速、高壓的引射氣流，從而形成一股相當于引射氣流體積1～2倍的誘導缺陷流，一同進入濾筒內，使濾筒內出現瞬間正壓并產生鼓脹和微動;沉積在濾料上的粉塵脫落，掉入灰斗內，灰斗內的粉塵通過卸料器，連續排出。

 這種脈沖噴吹清灰方式，是逐排濾筒順序清灰，脈沖閥開閉一次產生一個脈沖動作，所需的時間為0.1～0.2s;脈沖閥相鄰兩次開閉的間隔時間為1～2min，全部濾筒完成一次清灰循環所需的時間為10～30min。由于本設備為低壓脈沖清灰，所以根據設備阻力情況，應對噴吹壓力、噴吹間隔和噴吹周期進行調節。

 濾筒式除塵器清灰系統

 濾筒式除塵器特別適合安裝在室內生產線中，或者作為移動式除塵器應用。由于需要加工，折疊式濾筒每平方的濾料面積相對比濾袋大，而且濾筒的清灰系統要求比較高，風速一般在0.8m/min以下，比濾袋低，所以濾筒式除塵器的造價也就比袋式除塵器稍高。

 由于濾筒本身是一個硬固體，不再配置骨架，所以濾筒的清灰與傳統的濾袋清灰不同。圖13—28所示是用一個脈沖閥噴吹三個排在一起的濾筒。濾筒的總過濾面積應有限制。

 濾筒除塵器以濾筒作為過濾元件組成除塵器，其工作原理同布袋除塵，除塵(一般可達以上)。但是由于濾料折褶成筒狀使用，使濾料布置密度大，所以除塵器結構緊湊，體積小;安裝方便，使用維修工作量小;同體積除塵器過濾面積相對較大，過濾風速較小，阻力不大。一般只適合應用于較低入口濃度以及風量不大的情況，對細粉塵收集有很好的效果。廣泛地應用于糧食、焊接、化工、電池生產等場合。
