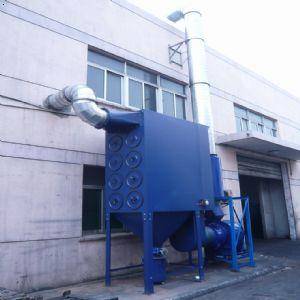

濾筒除塵器圖紙

無論哪種除塵器設備都是工人根據技術給出的圖紙來進行制作的。在百度閑逛發現好多朋友都在尋求濾筒除塵器的圖紙。

濾筒除塵器圖紙是多樣化的，就像濾筒除塵器的型號不同所配備的配件還有濾筒除塵器設備的大小也是不同的。像一般的正規工廠都會有自己的工程師，您只要給出具體的工況或者說是我們自己實地考察之后都可以給您一份詳細的濾筒除塵器圖紙。當然，只要工程敲定，提供圖紙肯定是沒有問題的。

濾筒除塵器設備設計畫圖需要注意哪些?

1、濾筒除塵器外形尺寸見附圖及尺寸表。我公司還可根據用戶現場場地情況設計符合用戶要求外形的除塵器。

2、濾筒除塵器表中耗氣量為工廠集中供氣時的情況，如單獨使用空壓機時，表中的耗氣量要放大到1.5倍。壓縮空氣耗氣量欄中，所提出的耗氣量為該型號設備的大耗氣量。

3、濾筒除塵器選型的主要技術參數為風量、氣體溫度、含塵溫度、含塵濃度與濕度。根據工藝設計的風量、氣體溫度、含塵濃度的高值，按略小于技術性能表中的數值為原則，其相對應的收塵器型號，即為所需要的收塵器型號。

如何選擇濾筒除塵器的設計方案呢?

4.1清灰裝置

傳統的濾筒除塵器有兩種清灰方式，一種是高壓氣流反吹，一種是脈沖氣流噴吹，實踐表明前者的優點是氣流均勻，缺點是耗氣量大;后者的優點是耗氣量小，缺點是氣流弱小。為此可作兩個方面改進：一方面在脈沖噴吹管上增加導流裝置，加強氣流誘導作用，另一方面把濾筒上部導流風管取消，使脈沖氣流和誘導氣流同時充分進入濾筒。這樣改進后耗氣量少，氣流均勻，清灰效果好，根據計算，技術改進后的清灰氣流流量是脈沖氣量的3-5倍。

4.2 氣量分布板

濾筒除塵器的氣流分布很重要，   考慮如何避免設備處由于風速較高造成對濾料的高磨損區域。氣流分布板用于濾筒式除塵器有   要求，氣流分布   穩定和均勻。才有利于氣流的上升和粉塵的下降，氣流分布板開孔率35%。根據計算，阻力系數<2，由此可見在氣流速度<0.8m/s的情況下，多孔氣流分布板可以滿足濾筒式除塵器的要求。

濾筒除塵器日常使用維護事項：

1、濾筒要經常的清掃，要求油水分離，氣包要及時放水。經常檢查袋除塵器內部風路開閉、控制清掃用風等。檢查濾袋堵塞程度，發現輕度堵塞，要及時抽出干燥、拍打清堵。通風能力維持正常，避免堵塞仍繼續運轉形成惡性循環。

2、要維持磨內通風能力穩定在良好水平;—旦有變化，仍可由排風機抽力來調整維持磨內   佳通風量，如T廠訂購了不易堵篦縫的隔倉板及出料篦板，穩定通風面積。

3、對廢氣處理系統漏風進行經常性檢查，實施堵漏，對出磨廢氣系統進行   的外保溫。

4、要注意控制加料速度;圈流磨可加大回粉量提升磨內風溫。停磨前盡可能適當延長止料時間，及早對高水分含量的混合材止料，停磨后適當延長磨內排風時間，同時做好磨體轉置。

5、配備磨內噴水的磨機，要霧化良好。停磨前提前一刻鐘停水。避免水分蒸發滯后對濾袋帶來不良影響。

有關濾筒除塵器圖紙的問題，您可以直接撥打科翰環保的預留電話18730729991，項目敲定我們的工程師會給您一份詳細的濾筒除塵器圖紙。
