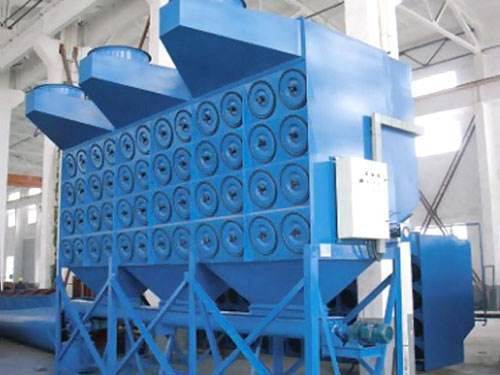

沉流式脈沖濾筒除塵器設計特點

 濾筒式除塵器的阻力隨濾筒表面粉塵層厚度的增加而增大，阻力達到某一規定值時，進行清灰，此時脈沖控制儀控制電磁脈沖閥的啟閉。當脈沖閥開啟時，氣包內的壓縮空氣通過脈沖閥經噴吹管上的小孔噴射出一股高速、高壓的引射氣流，從而形成一股相當于引射氣流體積1～2倍的誘導缺陷流，一同進入除塵器濾筒內，使粉塵濾筒內出現瞬間正壓并產生鼓脹和微動;沉積在濾筒上的粉塵脫落，掉入灰斗內，灰斗內的粉塵通過卸料器，連續排出。這種脈沖噴吹清灰方式，是逐排濾筒順序清灰，脈沖閥開閉一次產生一個脈沖動作，所需的時間為0.1～0.2s;脈沖閥相鄰兩次開閉的間隔時間為1～2min，全部濾筒完成一次清灰循環所需的時間為10～30min。

 沉流式脈沖濾筒除塵器的性能特點：

 (1)采用了的沉流式布局及濾筒斜裝結構，因而除塵器在工作過程中同步清灰效果好;

 (2)凈化，對于亞微米以上的粉塵有以上的凈化效率，設備運行阻力低，節約除塵系統的能耗;

 (3)塵氣入口設置擋塵板，有緩沖及作用，不使粉塵直接高速沖擊濾筒，因而能延長濾筒的使用壽命;

 (4)濾筒15°傾斜抽屜式安裝，可使濾筒拆換，而且除塵器本體內不設置傳動部件，使其維修工作減至。對一般性粉塵，濾筒可長期使用不需要更換，省去了常用除塵器需經常換洗濾袋的繁瑣工作，并節省了大量的維修費;

 (5)沉流式脈沖濾筒除塵器模塊式組合，大小可以隨意選擇，可以擴大原有組合，增加除塵機組，而不需要對原有設備進行太多的改動。濾筒除塵器的工作原理是什么?含塵氣體進入除塵器灰斗后，由于氣流斷面突然擴大，氣流中一部分顆粒粗大的塵粒在重力和慣性力作用下沉降下來，粒度細、密度小的塵粒進人過濾室后，通過布朗擴散和篩濾等綜合效應，使粉塵沉積在濾筒表面，凈化后的氣體進入凈氣室由排氣管經風機排出。

 沉流式脈沖濾筒除塵器由于本設備為低壓脈沖清灰，所以根據設備阻力情況，應把噴吹時間適當延長，而把噴吹間隔和噴吹周期適當縮短。由于新型濾筒的出現和除塵器設計的改進，濾筒除塵器在除塵工程中開始應用。濾筒式除塵器具有體積小、等優點。濾筒式除塵器的過濾元件是濾筒，濾筒的構造分為頂蓋，金屬框架、褶形濾筒和底座等4部分。
